Pyromation产品系列-热电偶和RTD接线盒

热电偶和RTD接线盒

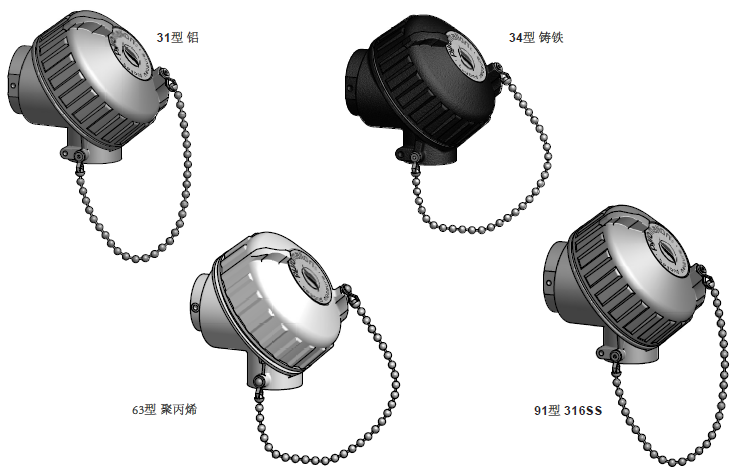

下面列出的通用螺纹盖连接头适用于室内或室外使用，可防止灰尘、雨水、飞溅和软管引导的水。这些热解设计专利连接头易于接近，单圈盖；接受Pyromation 300系列和DIN接线板和变送器，并提供更大的体积，便于现场接线。如有规定，系列31、34和91适用于I类II类位置。请参阅AC-5和6页，了解更多头部说明和完整规格。

接线盒选型参数：
1-1		1-2		1-3
31C	–	GS-OR	–	343-3

代码	描述
代码	工艺接口	导线接口	标准垫片
1-1 通用铝
31A	1/8" NPT	3/4" NPT	石墨垫片
31B	1/4" NPT	3/4" NPT	石墨垫片
31Q	3/8" NPT	3/4" NPT	石墨垫片
31C	1/2" NPT	3/4" NPT	石墨垫片
31D	3/4" NPT	3/4" NPT	石墨垫片
31E	1" NPT	3/4" NPT	石墨垫片
1-1 通用铸铁
34C	1/2" NPT	3/4" NPT	石墨垫片
34D	3/4" NPT	3/4" NPT	石墨垫片
34E	1" NPT	3/4" NPT	石墨垫片
1-1 通用白色聚丙烯
63C	1/2" NPT	3/4" NPT	丁腈橡胶O形圈
1-1 通用316不锈钢
91C	1/2" NPT	3/4" NPT	石墨垫片
91D	3/4" NPT	3/4" NPT	石墨垫片

1-2 接线盒选项
代码	描述
W [1]	白色环氧涂层
PS	工艺固定螺钉
GS	内接地螺钉
OR	丁腈橡胶O形圈
HS	安全螺丝
D2 [2]	Class I Division II 级接线盒
[1] 仅适用于31C。[2] 不适用于63系列或341端子排

1-3 接线端子排
代码	描述	导线尺寸
341	单接线端子排	最大 8 AWG
342	双联接线端子排	最大 8 AWG
343-2	三芯接线端子排，带2个黄铜端子	最大 12 AWG
343-3	三芯接线端子排，带3个黄铜端子	最大 12 AWG
343-4	三芯接线端子排，带4个黄铜端子	最大 12 AWG
343-6	三芯接线端子排，带6个黄铜端子	最大 12 AWG
