首页d5Pyromation产品d5双金属温度计
Pyromation于1962年开始运营，是北美领先的热电偶、RTD、PT100和热电偶套管制造商之一。作为一家ISO 9001注册公司、先进制造公司和精益企业，拥有一个经NVLAP认证的现场计量实验室，总部位于印第安纳州韦恩堡。
Pyromation产品系列-热电偶和RTD温度变送器

  背接双金属温度计

背接式通用双金属温度计可以直接浸入过程中，也可以安装在各种热电偶套管中。这些温度计有各种刻度盘尺寸、温度范围、护套直径、护套长度和安装选项。对于直径为¼英寸、长度为2.5英寸、4英寸、6英寸和9英寸的阀杆，锥形尖端是标准配置。所有其他护套直径和护套长度将配备圆形尖端。标准外部组件材料由304不锈钢组成，316不锈钢浸湿零件可作为可选选择。根据ASME B40，精度为全量程的±1%。3 A级。这些双金属温度计（BMI）系列装置具有校准功能，通过将内六角扳手插入重置开口，可以轻松校准每个装置。

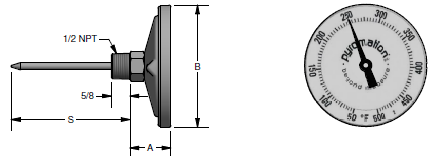

Pryo-018
背接式选型参数：
1-0 1-1   2-0   3-0   4-0 4-1   5-0
BMI3B 49 – 004(1/2) – 9HN – PC ,I,M2 – 0800
1-0 背接式类型与尺寸
代码 表盘尺寸 "A"尺寸 "B"尺寸
BMI3B 3 Inch 1.375 Inch 3.187 Inch
BMI4B 4 Inch 1.375 Inch 4.115 Inch
BMI5B 5 Inch 1.718 Inch 5.040 Inch
4-1 其他选项
代码 描述
P 普通表盘（无公司名称）
I 不锈钢标签
SF[1] 硅填充
[1] 仅适用于安全玻璃或聚碳酸酯镜片。硅填充温度计仅限于在（-45至260）ºC的工艺温度范围内使用。
1-1 护套
代码 直径 (INCHES) 材质
49 0.25 304 SS (最大长度42英寸)
69 0.375 304 SS
2-0  护套长度

以英寸为单位指定3位长度，所需最小长度为2（1/2）英寸，最大长度120英寸。
5-0 温度量程　　
代码  量程 代码  量程
0020 -50 to 100 °C 0740 0 to 200 °F
0240 -20 to 120 °C 0750 0 to 220 °F
0330 0 to 100 °C 0760 0 to 250 °F
0350 0 to 150 °C 0770 0 to 300 °F
0370 0 to 200 °C 0800 0 to 500 °F
0380 0 to 250 °C 0840 20 to 240 °F
0390 0 to 300 °C 0920 50 to 250 °F
0410 0 to 450 °C 1030 200 to 1000 °F
双量程温度量程
1100 -40 to 160 °F -40 to 70 °C
1170 0 to 220 °F -10 to 100 °C
1180 0 to 250 °F -20 to 120 °C
1270 50 to 500 °F 0 to 250 °C
1310 200 to 1000 °F 100 to 550 °C
有关完整的范围列表，请咨询厂家。
3-0 工艺连接（304不锈钢）
代码 直径 (INCHES)
9HP 无工艺连接
9HN 1/2 Inch NPT 工艺连接
9PU 1/2 Inch NPT 管接头
9RH R 1/2 Inch BSPT
4-0 窗口选项
代码 描述
G 玻璃（标准）
PC 聚碳酸酯（最高 135 ºC [300 ºF]）
AC 丙烯酸
SG 安全玻璃
TG[1] 钢化玻璃
[1] 4英寸表盘不提供
侧面连接式双金属温度计
侧面连接的通用双金属温度计可直接浸入工艺中，或与各种热电偶套管一起使用。这些温度计有各种刻度盘尺寸、温度范围、护套直径和护套长度。它们具有多种工艺安装选项、窗口选项和拨号功能。对于直径为¼英寸、长度为2.5英寸、4英寸、6英寸和9英寸的阀杆，锥形尖端是标准配置。所有其他护套直径和护套长度将配备圆形尖端。标准外部组件材料由304不锈钢组成，316不锈钢浸湿零件可作为可选选择。阀杆位置可设置为90°角，以适应各种安装条件。根据ASME B40，精度为全量程的±1%。3 A级。这些双金属温度计（BMI）系列装置具有校准功能，通过将内六角扳手插入重置开口，可以轻松校准每个装置。

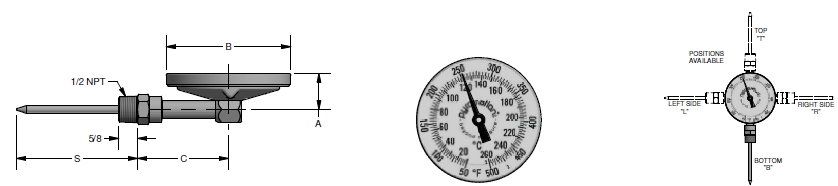

Pryo-019
侧面连接式选型参数：
1-0 1-1   2-0   3-0   4-0   5-0 5-1   6-0
BMI3BS 49 – B – 007(1/2) – 9PU – G ,SF – 0410
1-0 侧面连接式类型与尺寸
代码 表盘尺寸 "A"尺寸 "B"尺寸 "C"尺寸
BMI3BS 3 Inch 1.187 Inch 3.187 Inch 2.3 Inch
BMI4BS 4 Inch 1.187 Inch 4.115 Inch 3.0 Inch
BMI5BS 5 Inch 1.625 Inch 5.040 Inch 3.0 Inch
3-0  护套长度

以英寸为单位指定3位长度，所需最小长度为2（1/2）英寸，最大长度120英寸。
1-1 护套
代码 直径 (INCHES) 材质
49 0.25 304 SS (最大长度42英寸)
69 0.375 304 SS
5-1 其他选项
代码 描述
P 普通表盘（无公司名称）
I 不锈钢标签
SF[1] 硅填充
[1] 仅适用于安全玻璃或聚碳酸酯镜片。硅填充温度计仅限于在（-45至260）ºC的工艺温度范围内使用。
2-0 表盘位置
代码 描述
B 底部（标准）
R 90°右侧
L 90°左侧
T 上侧
6-0 温度量程　　
代码  量程 代码  量程
0020 -50 to 100 °C 0740 0 to 200 °F
0240 -20 to 120 °C 0750 0 to 220 °F
0330 0 to 100 °C 0760 0 to 250 °F
0350 0 to 150 °C 0770 0 to 300 °F
0370 0 to 200 °C 0800 0 to 500 °F
0380 0 to 250 °C 0840 20 to 240 °F
0390 0 to 300 °C 0920 50 to 250 °F
0410 0 to 450 °C 1030 200 to 1000 °F
双量程温度量程
1100 -40 to 160 °F -40 to 70 °C
1170 0 to 220 °F -10 to 100 °C
1180 0 to 250 °F -20 to 120 °C
1270 50 to 500 °F 0 to 250 °C
1310 200 to 1000 °F 100 to 550 °C
有关完整的范围列表，请咨询厂家。
4-0 工艺连接（304不锈钢）
代码 直径 (INCHES)
9HP 无工艺连接
9HN 1/2 Inch NPT 工艺连接
9PU 1/2 Inch NPT 管接头
9RH R 1/2 Inch BSPT
5-0 窗口选项
代码 描述
G 玻璃（标准）
PC 聚碳酸酯（最高 135 ºC [300 ºF]）
AC 丙烯酸
SG 安全玻璃
TG[1] 钢化玻璃
[1] 4英寸表盘不提供
可调角度式双金属温度计
角度可调的通用双金属温度计可直接浸入过程中，或与各种热电偶套管一起使用。这些温度计有各种刻度盘尺寸、温度范围、护套直径和护套长度。它们具有多种工艺安装选项、窗口选项和拨号功能。对于直径为¼英寸、长度为2.5英寸、4英寸、6英寸和9英寸的阀杆，锥形尖端是标准配置。所有其他护套直径和护套长度将配备圆形尖端。标准外部组件材料由304不锈钢组成，316不锈钢浸湿零件可作为可选选择。可调线束由不锈钢支架和螺钉组成，螺钉可松开，以允许头部360°旋转和阀杆位置180°调整。根据ASME B40，精度为全量程的±1%。3 A级。这些双金属温度计（BMI）系列装置具有校准功能，通过将内六角扳手插入重置开口，可以轻松校准每个装置。

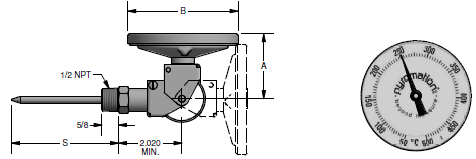

Pryo-020
角度可调式选型参数：
1-0 1-1   2-0   3-0   4-0 4-1   5-0
BMI3A 49 – 006 – 9HN – PC ,P – 0350
1-0 角度可调式类型与尺寸
代码 表盘尺寸 "A"尺寸 "B"尺寸
BMI3A 3 Inch 1.375 Inch 3.187 Inch
BMI4A 4 Inch 1.375 Inch 4.115 Inch
BMI5A 5 Inch 1.718 Inch 5.040 Inch
4-1 其他选项
代码 描述
P 普通表盘（无公司名称）
I 不锈钢标签
SF[1] 硅填充
[1] 仅适用于安全玻璃或聚碳酸酯镜片。硅填充温度计仅限于在（-45至260）ºC的工艺温度范围内使用。
1-1 护套
代码 直径 (INCHES) 材质
49 0.25 304 SS (最大长度42英寸)
69 0.375 304 SS
2-0  护套长度

以英寸为单位指定3位长度，所需最小长度为2（1/2）英寸，最大长度120英寸。
5-0 温度量程　　
代码  量程 代码  量程
0020 -50 to 100 °C 0740 0 to 200 °F
0240 -20 to 120 °C 0750 0 to 220 °F
0330 0 to 100 °C 0760 0 to 250 °F
0350 0 to 150 °C 0770 0 to 300 °F
0370 0 to 200 °C 0800 0 to 500 °F
0380 0 to 250 °C 0840 20 to 240 °F
0390 0 to 300 °C 0920 50 to 250 °F
0410 0 to 450 °C 1030 200 to 1000 °F
双量程温度量程
1100 -40 to 160 °F -40 to 70 °C
1170 0 to 220 °F -10 to 100 °C
1180 0 to 250 °F -20 to 120 °C
1270 50 to 500 °F 0 to 250 °C
1310 200 to 1000 °F 100 to 550 °C
有关完整的范围列表，请咨询厂家。
3-0 工艺连接（304不锈钢）
代码 直径 (INCHES)
9HP 无工艺连接
9HN 1/2 Inch NPT 工艺连接
9PU 1/2 Inch NPT 管接头
9RH R 1/2 Inch BSPT
4-0 窗口选项
代码 描述
G 玻璃（标准）
PC 聚碳酸酯（最高 135 ºC [300 ºF]）
AC 丙烯酸
SG 安全玻璃
TG[1] 钢化玻璃
[1] 4英寸表盘不提供
卫生级背接双金属温度计
通用型、CIP卫生级背面连接的双金属温度计用于食品、乳制品、饮料、制药和化学加工应用，其中腐蚀和产品污染是关键因素。下面列出的卫生型Tri-Clamp®接头是此类工艺中最常用的类型，符合3A标准74-。所有湿润部件均为316不锈钢，非接触部件标准为304不锈钢。它们的最小表面光洁度为32µin Ra。可根据要求提供15µin Ra的表面光洁度。根据ASME B40，精度为全量程的±1%。3 A级。这些卫生型双金属温度计（BMS）系列装置具有校准功能，通过将内六角扳手插入重置开口，可以轻松校准每个装置。

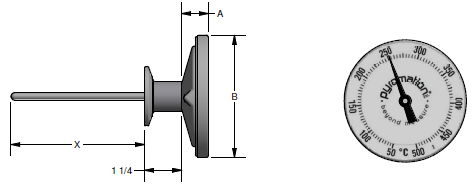

Pryo-021
卫生级背接式选型参数：
1-0 1-1   2-0   3-0   4-0 4-1   5-0
BMS3B 68 – 002(1/2) – 2-5 – TG ,I – 1180
1-0 背接式类型与尺寸
代码 表盘尺寸 "A"尺寸 "B"尺寸
BMS3B 3 Inch 1.375 Inch 3.187 Inch
BMS4B 4 Inch 1.375 Inch 4.115 Inch
BMS5B 5 Inch 1.718 Inch 5.040 Inch
4-1 其他选项
代码 描述
P 普通表盘（无公司名称）
I 不锈钢标签
SF[1] 硅填充
[1] 仅适用于安全玻璃或聚碳酸酯镜片。硅填充温度计仅限于在（-45至260）ºC的工艺温度范围内使用。
1-1 护套
代码 直径 (INCHES) 材质
49 0.25 304 SS (最大长度42英寸)
69 0.375 304 SS
2-0  护套长度

以英寸为单位指定3位长度，所需最小长度为2（1/2）英寸，最大长度120英寸。
5-0 温度量程　　
代码  量程 代码  量程
0020 -50 to 100 °C 0740 0 to 200 °F
0240 -20 to 120 °C 0750 0 to 220 °F
0330 0 to 100 °C 0760 0 to 250 °F
0350 0 to 150 °C 0770 0 to 300 °F
0370 0 to 200 °C 0800 0 to 500 °F
0380 0 to 250 °C 0840 20 to 240 °F
0390 0 to 300 °C 0920 50 to 250 °F
0410 0 to 450 °C 1030 200 to 1000 °F
双量程温度量程
1100 -40 to 160 °F -40 to 70 °C
1170 0 to 220 °F -10 to 100 °C
1180 0 to 250 °F -20 to 120 °C
1270 50 to 500 °F 0 to 250 °C
1310 200 to 1000 °F 100 to 550 °C
有关完整的范围列表，请咨询厂家。
3-0  盖板尺寸和样式
代码 直径 (INCHES)
075-5[1] 1/2 和 3/4 Inch 三夹钳®
1-5 1 和 1(1/2) Inch 三夹钳®
2-5 2 Inch 三夹钳®
3-5 2 1/2 Inch 三夹钳®
4-5 3 Inch 三夹钳®
5-5 4 Inch 三夹钳®
[1] 仅适用于1/4英寸护套和其他可用盖板样式-请咨询工厂
4-0 窗口选项
代码 描述
G 玻璃（标准）
PC 聚碳酸酯（最高 135 ºC [300 ºF]）
AC 丙烯酸
SG 安全玻璃
TG[1] 钢化玻璃
[1] 4英寸表盘不提供
卫生级侧面连接式双金属温度计
通用、CIP卫生级侧接双金属温度计用于食品、乳制品、饮料、制药和化学加工应用，其中腐蚀和产品污染是关键因素。下面列出的卫生型Tri-Clamp®接头是此类工艺中最常用的类型，符合3A标准74-。所有湿润部件均为316不锈钢，非接触部件标准为304不锈钢。它们的最小表面光洁度为32µin Ra。可根据要求提供15µin Ra的表面光洁度。阀杆位置可设置为90°角，以适应各种安装条件。根据ASME B40，精度为全量程的±1%。3 A级。卫生型双金属温度计（BMS）系列装置是带有校准功能的标准装置，每个装置都可以通过将内六角扳手插入重置开口来轻松校准。

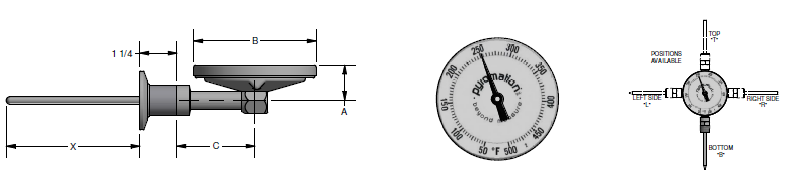

Pryo-022
侧面连接式选型参数：
1-0 1-1   2-0   3-0   4-0   5-0 5-1   6-0
BMS4S 48 – B – 004 – 075-5 – SG ,P – 0770
1-0 侧面连接式类型与尺寸
代码 表盘尺寸 "A"尺寸 "B"尺寸 "C"尺寸
BMS3S 3 Inch 1.187 Inch 3.187 Inch 1.875 Inch
BMS4S 4 Inch 1.187 Inch 4.115 Inch 2.625 Inch
BMS5S 5 Inch 1.625 Inch 5.040 Inch 2.625 Inch
3-0  护套长度

以英寸为单位指定3位长度，所需最小长度为2（1/2）英寸，最大长度120英寸。
1-1 护套
代码 直径 (INCHES) 材质
49 0.25 304 SS (最大长度42英寸)
69 0.375 304 SS
5-1 其他选项
代码 描述
P 普通表盘（无公司名称）
I 不锈钢标签
SF[1] 硅填充
[1] 仅适用于安全玻璃或聚碳酸酯镜片。硅填充温度计仅限于在（-45至260）ºC的工艺温度范围内使用。
2-0 表盘位置
代码 描述
B 底部（标准）
R 90°右侧
L 90°左侧
T 上侧
6-0 温度量程　　
代码  量程 代码  量程
0020 -50 to 100 °C 0740 0 to 200 °F
0240 -20 to 120 °C 0750 0 to 220 °F
0330 0 to 100 °C 0760 0 to 250 °F
0350 0 to 150 °C 0770 0 to 300 °F
0370 0 to 200 °C 0800 0 to 500 °F
0380 0 to 250 °C 0840 20 to 240 °F
0390 0 to 300 °C 0920 50 to 250 °F
0410 0 to 450 °C 1030 200 to 1000 °F
双量程温度量程
1100 -40 to 160 °F -40 to 70 °C
1170 0 to 220 °F -10 to 100 °C
1180 0 to 250 °F -20 to 120 °C
1270 50 to 500 °F 0 to 250 °C
1310 200 to 1000 °F 100 to 550 °C
有关完整的范围列表，请咨询厂家。
3-0  盖板尺寸和样式
代码 直径 (INCHES)
075-5[1] 1/2 和 3/4 Inch 三夹钳®
1-5 1 和 1(1/2) Inch 三夹钳®
2-5 2 Inch 三夹钳®
3-5 2 1/2 Inch 三夹钳®
4-5 3 Inch 三夹钳®
5-5 4 Inch 三夹钳®
[1] 仅适用于1/4英寸护套和其他可用盖板样式-请咨询工厂
5-0 窗口选项
代码 描述
G 玻璃（标准）
PC 聚碳酸酯（最高 135 ºC [300 ºF]）
AC 丙烯酸
SG 安全玻璃
TG[1] 钢化玻璃
[1] 4英寸表盘不提供
卫生级可调角度式双金属温度计
通用、CIP卫生级可调角度双金属温度计用于腐蚀和产品污染是关键因素的食品、乳制品、饮料、制药和化学加工应用。下面列出的卫生型Tri-Clamp®接头是此类工艺中最常用的类型，符合3A标准74-。所有湿润部件均为316不锈钢，非接触部件标准为304不锈钢。它们的最小表面光洁度为32µin Ra。可根据要求提供15µin Ra的表面光洁度。可调线束由不锈钢支架和螺钉组成，螺钉可松开，以允许头部360°旋转和阀杆位置180°调整。根据ASME B40，精度为全量程的±1%。3 A级。这些卫生型双金属温度计（BMS）系列装置具有校准功能，通过将内六角扳手插入重置开口，可以轻松校准每个装置。

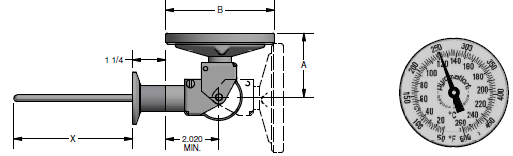

Pryo-023
角度可调式选型参数：
1-0 1-1   2-0   3-0   4-0 4-1   5-0
BMS5A 68 – 006 – 3-5 – TG ,I – 1250
1-0 角度可调式类型与尺寸
代码 表盘尺寸 "A"尺寸 "B"尺寸
BMS3A 3 Inch 2.43 Inch 3.187 Inch
BMS4A 4 Inch 2.43 Inch 4.115 Inch
BMS5A 5 Inch 2.66 Inch 5.040 Inch
4-1 其他选项
代码 描述
P 普通表盘（无公司名称）
I 不锈钢标签
SF[1] 硅填充
[1] 仅适用于安全玻璃或聚碳酸酯镜片。硅填充温度计仅限于在（-45至260）ºC的工艺温度范围内使用。
1-1 护套
代码 直径 (INCHES) 材质
49 0.25 304 SS (最大长度42英寸)
69 0.375 304 SS
2-0  护套长度

以英寸为单位指定3位长度，所需最小长度为2（1/2）英寸，最大长度120英寸。
5-0 温度量程　　
代码  量程 代码  量程
0020 -50 to 100 °C 0740 0 to 200 °F
0240 -20 to 120 °C 0750 0 to 220 °F
0330 0 to 100 °C 0760 0 to 250 °F
0350 0 to 150 °C 0770 0 to 300 °F
0370 0 to 200 °C 0800 0 to 500 °F
0380 0 to 250 °C 0840 20 to 240 °F
0390 0 to 300 °C 0920 50 to 250 °F
0410 0 to 450 °C 1030 200 to 1000 °F
双量程温度量程
1100 -40 to 160 °F -40 to 70 °C
1170 0 to 220 °F -10 to 100 °C
1180 0 to 250 °F -20 to 120 °C
1270 50 to 500 °F 0 to 250 °C
1310 200 to 1000 °F 100 to 550 °C
有关完整的范围列表，请咨询厂家。
3-0  盖板尺寸和样式
代码 直径 (INCHES)
075-5[1] 1/2 和 3/4 Inch 三夹钳®
1-5 1 和 1(1/2) Inch 三夹钳®
2-5 2 Inch 三夹钳®
3-5 2 1/2 Inch 三夹钳®
4-5 3 Inch 三夹钳®
5-5 4 Inch 三夹钳®
[1] 仅适用于1/4英寸护套和其他可用盖板样式-请咨询工厂
4-0 窗口选项
代码 描述
G 玻璃（标准）
PC 聚碳酸酯（最高 135 ºC [300 ºF]）
AC 丙烯酸
SG 安全玻璃
TG[1] 钢化玻璃
[1] 4英寸表盘不提供
