Pyromation于1962年开始运营，是北美领先的热电偶、RTD、PT100和热电偶套管制造商之一。作为一家ISO 9001注册公司、先进制造公司和精益企业，拥有一个经NVLAP认证的现场计量实验室，总部位于印第安纳州韦恩堡。
Pyromation产品系列-电阻RTD和电阻温度计

微型轴承探头



 Pyromation的微型探头设计用于测量发电机、涡轮机和其他旋转设备中运行的金属轴承座的临界温度。监测旋转设备的轴承温度对于防止因润滑油过热而导致的机器故障非常重要。Pyromation不仅为这些应用提供了一系列经济高效的微型探头，还提供了经验丰富的销售和工程支持，帮助您找到测量设备温度的最佳方法。

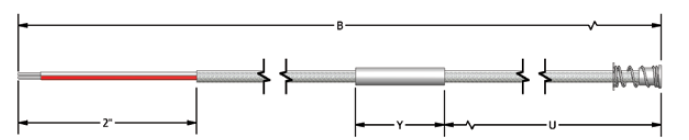

MTS001
选型参数：
0-0   1-0 1-1   2-0   3-0   4-0   5-0
HL30 – RBF185LBS 3 – BST – 3P02(1/2),24 – T3120 – 2
0-0 可选ATEX证书 [1]
代码 描述
HL30 ATEX证书
CE Ex II3G Ex ic IIC T4
[1] 通用探头不需要选择
2-0 探头护套选项
探头类型
代码 描述
A 0.275"OD x 0.250"L
B 0.188"OD x 0.250"L
BS 0.188"OD x 0.250"L
（包括弹簧和垫圈）
C[1] 0.125"OD x 0.300"L
D[1] 0.080"OD x 0.300"L
探头材质
代码 描述
T 镀锡铜
N 镀镍铜
[1] 不适用于双模式下
3-0 密封类型
代码 描述
00 无密封选项
E "U" 弹性体填充（必须指定弹性体填充长度"U"尺寸）最大填充长度为72英寸。必须指定T3BT电线类型。
3P"Y", "U" 3/16"外径通过（必须指定"Y"长度和“U”长度）
4P"Y", "U" 1/4"外径通过（必须指定"Y"长度和"U"长度）
1-1 连接类型
代码 描述
2 2线
3 3线
4-0 延长引线类型（"B"尺寸）
代码 描述
T3J 特氟龙®绝缘-单独导线-绞合导线
T3 特氟龙®绝缘-绞合导线
T3B 特氟龙®绝缘-绞合导线-不锈钢超屏蔽
T3BT 特氟龙®绝缘-绞合导线-不锈钢超覆-Teflon®外护套
1-0 100Ω铂RTD元件（-40至204°C）
代码 描述 温度系数
单芯 双芯
RBF185LBS RBF285LBS ± 0.30 ºC [± 0.12% X R0] α = 0.003 85 ºC-1
RBF192LBS RBF292LBS ± 0.30 ºC [± 0.12% X R0] α = 0.003 92 ºC-1
5-0 端接类型
代码 描述
0 无
2 2“分裂导线1/4”带
3 带铲形凸耳的2“分裂导线
100 Ω 铂 RTD
α = 0.00385 ºC -1
α = 0.00392 ºC -1		 探头护套样式A 探头护套样式B 探头护套样式C 探头护套样式C
MTS002 MTS003 MST004 MTS005
Ø 0.275"OD x 0.250"L Ø 0.188"OD x 0.250"L Ø 0.125"OD x 0.300"L Ø 0.080"OD x 0.300"L
  法兰0.250"OD x 0.030"L
代号 描述 单芯 双芯 单芯 双芯 单芯 双芯 单芯 双芯
T3J Teflon®绝缘-单独导线-绞合导线 2 或3线
24 AWG		 2 或3线
28 AWG		 2 或3线
24 AWG		 2 或3线
28 AWG		 2 或3线
28 AWG		 2 或3线
30 AWG		 2 或3线
30 AWG		 N/A
T3 Teflon®绝缘-绞合导线 2 或3线
24 AWG		 2 或3线
28 AWG		 2 或3线
24 AWG		 2 或3线
28 AWG		 2 或3线
28 AWG		 2 或3线
28 AWG		 N/A
T3B Teflon®绝缘-绞合导线-不锈钢超屏蔽 2 或3线
24 AWG		 2 或3线
28 AWG		 2 或3线
24 AWG		 2 或3线
28 AWG		 N/A N/A N/A N/A
T3BT Teflon®绝缘-绞合导线-不锈钢超覆-Teflon®外护套 2 或3线
24 AWG		 2 或3线
30 AWG		 2 或3线
24 AWG		 2 或3线
30 AWG		 N/A N/A N/A N/A
穿透式温度探头-FD08
  带有成型手枪柄的热解插入探针用于测量肉类、鱼类、家禽和其他食品的内部温度，包括新鲜和轻微冷冻的食品。其他用途包括渗透软加工材料，如橡胶和塑料化合物。建筑材料均符合FDA标准，用于卫生应用。护套尖端由全硬拉伸304SS皮下导管制成，带有锋利的针尖插入尖端。手柄由成型不锈钢管制成，有三种尺寸和强度配置，以满足工艺负荷要求。所有导线均采用环氧树脂密封。

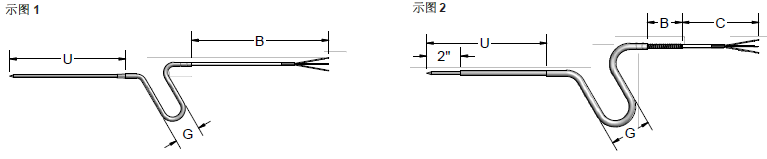

pyro-001
选型参数：
1-0   2-0   3-0   4-0
RBF185PGM3 – 06 – M3120 – 2
1-0 穿透式三线RTDs Pt100(α=0.00385ºC-1)
代码 公差[1] 尖端直径
(inches)		 夹点"G"寸
(inches)		 夹点直径
(inches)
轻型手柄-图1
RBF185PGL2 B级 0.134 1 1/4 1/4
中型手柄-图2
RBF185PGM2 B级 0.134 2 3/8 5/16
RBF185PGM3 B级 0.180 2 3/8 5/16
重型手柄-图2
RBF185PGH3 B级 0.180 2 3/8 3/8
双芯-图2
RBF285PGH3 B级 0.180 2 3/8 3/8

有关其他精度和类型，请咨询工厂。
[1] 有关确定特定温度下公差的计算，请参阅一般信息章节中的RTD公差信息。
2-0 浸入"U"长度
描述
使用2位数字加上任何小数长度，以英寸为单位指定"U"尺寸。示例：02=2"，02(1/2)=2.5"。最大插入长度为12英寸。
3-0 延长引线类型
代码 描述 温度等级
T3_ _ _[1] 氟聚合物绝缘-绞合导线 400 °F
T3A_ _ _[1] 氟聚合物绝缘-绞合导线-柔性铠装 400 °F
T3T_ _ _[1] 氟聚合物绝缘-绞合导线-柔性铠装-氟化铁涂层 400 °F
T3P_ _ _[1] 氟聚合物绝缘-绞合导线-软铠装-.聚氯乙烯-涂层 221 °F
M3_ _ _[1][2] 氟聚合物绝缘-不锈钢绞合导线 400 °F
S3_ _ _[1][2] 氟聚合物绝缘-绞合导线-硅橡胶护套 400 °F
[1] 插入3位“B”尺寸，单位为英寸。
[2] K型不可用。
[3] 仅适用于单3线RTD。
4-0 终端接品类型
代码 描述
2 2“分裂导线1/4”带
3 带铲形凸耳的2“分裂导线
4 标准插头
6 微型插头
可选
RB 橡胶防尘套（仅限2针插头）
MC 配套连接器
CG 绳夹（1/2“NPT PVC）
穿透式温度探头-FD07
带有成型手枪柄的热解插入探针用于测量肉类、鱼类、家禽和其他食品的内部温度，包括新鲜和轻微冷冻的食品。其他用途包括渗透软加工材料，如橡胶和塑料化合物。建筑材料均符合FDA标准，用于卫生应用。护套尖端由全硬拉伸304SS皮下导管制成，带有锋利的针尖插入尖端。手柄由成型不锈钢管制成，有三种尺寸和强度配置，以满足工艺负荷要求。所有导线均采用环氧树脂密封。
pyro-002
选型参数：
1-0   2-0   3-0   4-0
RBF185MH2 – 06 – T3120 – 4
1-0 三线RTD组件 Pt100 (α = 0.003 85 ºC-1)
代码

公称护套
直径(英寸)
单芯 双芯
示图1-无手柄
RBF185LH2   0.134
RBF185LH3 RBF285LH3 0.180
示图2-模压尼龙手柄150ºC[302ºF]
RBF185MH2   0.134
RBF185MH3 RBF285MH3 0.180
示图3-刀柄
RBF185SH2   0.134
RBF185SH3 RBF285SH3 0.180
示图4-重型手柄
RBF185HD2   0.134
RBF185HD3 RBF285HD3 0.180
2-0 浸入"U"长度
描述
使用2位数字加上任何小数长度，以英寸为单位指定"U"尺寸。示例：02=2"，02(1/2)=2.5"。
最大插入长度为12英寸。
3-0 延长引线类型
代码 描述 温度等级
T3_ _ _[1] 氟聚合物绝缘-绞合导线 392 °F
T3A_ _ _[1] 氟聚合物绝缘-绞合导线-柔性铠装 392 °F
T3T_ _ _[1] 氟聚合物绝缘-绞合导线-柔性铠装-氟化铁涂层 392 °F
T3P_ _ _[1] 氟聚合物绝缘-绞合导线-软铠装-.聚氯乙烯-涂层 221 °F
M3_ _ _[1][2] 氟聚合物绝缘-不锈钢绞合导线 392 °F
S3_ _ _[1][2] 氟聚合物绝缘-绞合导线-硅橡胶护套 392 °F
[1] 插入3位“B”尺寸，单位为英寸。
4-0 终端接品类型
代码 描述
2 2“分裂导线1/4”带
3 带铲形凸耳的2“分裂导线
4 标准插头
6 微型插头
可选
RB 橡胶防尘套（仅限2针插头）
MC 配套连接器
CG 绳夹（1/2“NPT PVC）
超高温巴氏杀菌（UHT）RTD探头-FD10
以下列出的类型是RTD温度传感器组件，其设计满足超高温（UHT）巴氏杀菌系统的严格要求。在UHT工艺中，产品在较高温度下进行巴氏杀菌，通常为138°C，时间较短，通常为2-3秒。RTD传感器组件有多种精度、导线配置和终端选项。它们还提供多种（4-20）mA变送器选项。所有湿润零件的表面光洁度达到或超过32μin Ra。可根据要求提供15μin Ra或更高的表面光洁度。这些组件配有9/16“-18 UNF-2A工艺接头和配件表面的氟橡胶O形圈。这些RTD组件设计用于焊接式热电偶套管，如下页所述。 pyr-003
选型参数：
1-1 1-2 1-3   2-0       3-0
RAF185L 28 3 – 04 – 00 – 8VCC63
1-1 Pt100 (α = 0.003 85 ºC-1) RTD组件
代码 公差 温度量程
单芯 双芯
(仅3/16"OD)
R1T185L R1T285L B级 (-200 to 200ºC)
R3T185L R3T285L AA级 (-200 to 200ºC)
R5T185L R5T285L (1/5) B级 (-200 to 200ºC)
RBF185L RBF285L B级 (-50 to 200ºC)
RAF185L RAF285L A级 (-50 to 200ºC)
R1T185H R1T285H B级 (-200 to 600ºC)
RAT185H RAT285H A级 (-200 to 600ºC)
3-0 接线盒安装配件和终端
代码 描述
8VCC22(XX)

9/16"-18UNF-2A X 1/2”NPT，带3”独立引线和端子引脚（或指定的引线长度）
8VCB22(XX) 9/16"-18UNF-2A X 1/4”NPT，带3”独立引线和端子引脚（或规定引线长度）
8VCC31 9/16"-18UNF-2A带铝制螺钉盖头的工艺连接（NEMA 4X，IP66）
8VCC63 9/16"-18UNF-2A工艺连接件，带白色聚丙烯螺钉盖头（NEMA 4X）
8VCC91 9/16"-18UNF-2A工艺连接件，带316L不锈钢螺钉盖头（NEMA 4X, IP66）
8VCB17[1] 9/16"-18UNF-2A工艺连接，带Minature塑料头（3/8"NPT导管开口）
8VC45[2] 9/16"-18UNF-2A X M12
可选接线盒
W[3] 环氧涂料
I 不锈钢标签
SB 钢管异径套管
NB 尼龙导管异径套管
T-440 （4至20）mA接线盒式RTD变送器
T-441 （4至20）mA隔离接线盒式变送器
T-442 （4至20）mA隔离HART®接线盒式变送器
T-450[2] （4至20）mA整体式RTD变送器
参见变送器部分中的变送器订购信息。

[1] 仅适用于单个元件
[2] 仅提供单元件、4线结构
[3] 仅适用于选项31
1-2 护套
代码 直径(inches) 材质
28 1/8" 316SS
38 3/16" 316SS
1-0 探头线芯
代码
2 2芯线
3 3芯线
4 4芯线
2-0 护套长度
以英寸为单位指定2位热管段。
带延长引线的RTD组件-RT01
带护套终端的RTD组件-RT02
以下所示和描述的RTD元件旨在测量各种工艺和实验室应用中的温度。这些RTD专门设计用于两种不同的工艺温度范围，并将在宽范围内提供准确且可重复的温度测量。低量程RTD采用氟聚合物绝缘镀银铜内引线和灌封化合物制成，以抵抗水分渗透。高量程电阻式温度探头（RTD）在锻造氧化镁绝缘电缆内配有镍内部引线，以允许在电阻式温度检测器元件上进行更高温度测量，并沿护套提供更高温度的引线保护。下表允许客户选择标准元件材料、公差、护套直径、安装配件和终端。可根据要求定制非标准规格的组件。
RT01选型参数：
1-1 1-2(A) 1-3   1-4   2   3-2   4   5-1 5-2
R5T185L 48 3 – 006 – 01A,304 – 16 – T3 036 – 4 MC
RT02选型参数：
1-1 1-2(A) 1-3   1-4   2   3-1   4   5-1 5-2
R5T185L 48 3 – 006 – 00 – 4, MC – T3 036 – 4 MC
1 根据需要从下表中选择探头本体选项。
pyro-004
1-1 单芯铂RTD元件 1-2 可用护套直径316SS
代码 公差[1] 温度量程 0ºC时的电阻(R0) 温度系数 代码
1/8" O.D. 3/16" O.D. 1/4" O.D. 3/8" O.D.
R1T185L Grade B (-200 to 200) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
R3T185L Class AA (-50 to 200) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
R5T185L (1/5) Class B (-30 to 150) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
R1T192L Grade B (-200 to 200) °C 100 Ω α = 0.003 92 ºC -1 28 38 48 68
R3T192L Class AA (-50 to 200) °C 100 Ω α = 0.003 92 ºC -1 28 38 48 68
RBF185L Class B (-50 to 200) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
RAF185L Class A (-30 to 200) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
RBF195L Class B (-50 to 200) °C 1000 Ω α = 0.003 85 ºC -1 28 38 48 68
R1T185H Grade B (-200 to 600) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
RAT185H Class A (-100 to 450) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
R1T192H Grade B (-200 to 600) °C 100 Ω α = 0.003 92 ºC -1 28 38 48 68
[1] 有关确定特定温度下公差的计算，请参阅一般信息部分中的RTD公差信息。
1-4 长度
代码
3位“X”长度
1-3 探头线芯
代码 描述
2 2线
3 3线
4[1] 4线
[1] 双芯模式下不可用
1-1 双芯铂RTD元件 1-2 可用护套直径316SS
代码 公差[1] 温度量程 0ºC时的电阻(R0) 温度系数 代码
1/8" O.D. 3/16" O.D. 1/4" O.D. 3/8" O.D.
R1T285L Grade B (-200 to 200) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
R3T285L Class AA (-50 to 200) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
R5T285L (1/5) Class B (-30 to 150) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
R1T292L Grade B (-200 to 200) °C 100 Ω α = 0.003 92 ºC -1 28 38 48 68
R3T292L Class AA (-50 to 200) °C 100 Ω α = 0.003 92 ºC -1 28 38 48 68
RBF285L Class B (-50 to 200) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
RAF285L Class A (-30 to 200) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
RBF295L Class B (-50 to 200) °C 1000 Ω α = 0.003 85 ºC -1 28 38 48 68
R1T285H Grade B (-200 to 600) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
RAT285H Class A (-100 to 450) °C 100 Ω α = 0.003 85 ºC -1 28 38 48 68
R1T292H Grade B (-200 to 600) °C 100 Ω α = 0.003 92 ºC -1 28 38 48 68
[1] 有关确定特定温度下公差的计算，请参阅一般信息部分中的RTD公差信息。
1-2A
代码 公称护套直径
(inches)		 尖端直径
(inches)		 尖端长度
(inches)
88R48 1/2 1/4 1 1/4
68R38 3/8 3/16 1 1/4
48R28 1/4 1/8 1 1/4
小尖端RTD

表1-2A列出了带有缩头护套的RTD元件。订购时，使用表1-2A中的订购代码代替表1-2中的直护套订购代码。如有要求，可提供其他小尖端RTD。示例：R1T185L88R483-006。
2 根据需要从下表中选择护套安装或弯曲选项。
Pryo-005
2-1 无护套安装或弯曲选项
代码 00
2-2  一次性可调压合接头
代码 类型 NPT尺寸
(inches)		 额定压力 可用护套直径
(inches)
05A 316SS 1/8 YES 1/8, 3/16, 1/4
05B 316SS 1/4 YES 1/8, 3/16, 1/4, 3/8
05C 316SS 1/2 YES 1/8, 3/16,1/4, 3/8
15A 黄铜 1/8 NO 1/8, 3/16, 1/4
15B 黄铜 1/4 NO 3/16, 1/4, 3/8
15C 黄铜 1/2 NO 1/4, 3/8
2-3  可重新调节的压合接头
代码 类型 NPT尺寸
(inches)		 可用护套直径
(inches)
12A 316SS 1/8 1/8, 3/16, 1/4
12B 316SS 1/4 1/8, 3/16, 1/4, 3/8
12C 316SS 1/2 1/8, 3/16, 1/4, 3/8
11A 黄铜 1/8 1/8, 3/16, 1/4
11B 黄铜 1/4 1/8, 3/16, 1/4, 3/8
11C 黄铜 1/2 1/4, 3/8
19C 弹簧-加载不锈钢管件 1/2 3/16, 1/4
FEP压盖标准最高温度204ºC[400°F]熔岩压盖最高温度649ºC[1200°F]可选。12A、12B和12C仅在压缩配件订单代码后使用字母后缀“L”。示例：12AL用于熔岩压盖。
2-6  其他选项
代码 类型 可用护套直径
(inches)
13A _ _[1]  弹簧加载卡扣件   1/8, 3/16
14
 带黄铜压缩接头的可调法兰 1/8, 3/16, 1/4, 3/8
16A  弹簧加载可调卡口压合接头 1/8
[1] 订购固定卡扣件时，请指定尺寸“A”。
示例：订单代码13A06适用于尺寸为6“a的固定卡口适配器。
2-6  其他选项
代码 安装螺纹NPT
(inches)		 可用护套直径
(inches)
316SS
8A _ _[1]   1/8 1/8, 3/16, 1/4
8B_ _[1] 1/4 1/8, 3/16, 1/4, 3/8
8C _ _[1]
1/2 1/8, 3/16, 1/4, 3/8
8D _ _[1] 3/4 1/8, 3/16, 1/4, 3/8
[1] 订购固定衬套时，请在上面指定订购代码，加上从螺纹衬套热端到底部的插入长度“U”。
示例：订单代码8A06为1/8“NPT，316不锈钢衬套，位于距热端6”的位置。
2-4  护套弯头
代码 描述
2 _ _ 护套弯曲 45º
3 _ _ 护套弯曲 90º
2“最小热管段长度
订购折弯选项时，请指定热管段尺寸。“A”。
示例：订单代码206是带有6“热管段的45°弯管。护套总长度为表1“X”长度=热管段加冷管段。

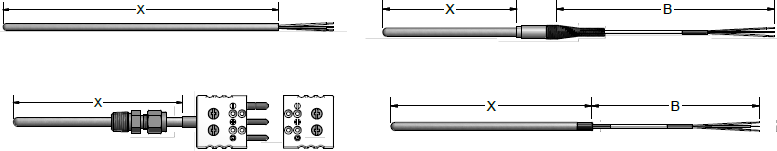

3 根据需要从下表中选择护套终端配置及引线过渡选项。Pryo-006
3-1  插头和插孔护套终端
代码 描述
4 标准插头
5 标准插孔
6[1] 微型插头
7[1] 微型插孔
3-2   引线过渡
代码 描述
13[1] 与热缩管相同尺寸的过渡104ºC[220ºF]
15 带安全弹簧的延长引线过渡204ºC[400ºF]
16 带热缩管的延长引线过渡段104ºC[220ºF]
18[1] 无热缩管的相同尺寸过渡204ºC[400ºF]
19 无弹簧或热缩管的延长引线过渡204ºC[400ºF]
选项
HT[2] 高温封装538ºC[1000ºF]不适用于选项13或16
[1] 不适用于柔性铠装。
[2] 选项13或16不可用。当使用柔性铠装指定高温封装时，必须选择选项19。
3-2  带延长引线的螺纹接头（需要表4和表5选项）
代码 描述
6HN23 1/2" x 1/2" NPT钢制六角管接头
8HN23 1/2" x 1/2" NPT不锈钢六角管接头
9HP23 1/2" NPT不锈钢衬套（无工艺螺纹）
8RNDC23 3/4" x 1/2" NPT不锈钢六角管接头
4 根据需要从下表中选择延长引线选项（RT01)Pryo-007
4  延长引线类型和B+C尺寸
代码 描述 温度额定值
玻璃纤维
F3J_ _ _ 玻璃纤维绝缘-单独导线-绞合导线（最大长度12”） 482 ºC [900 ºF]
F3_ _ _ 玻璃纤维绝缘-绞合导线
F3A_ _ _ 玻璃纤维绝缘-绞合导线-柔性铠装
F3B_ _ _ 玻璃纤维绝缘-绞合导线-不锈钢超屏蔽
含氟聚合物
T3J_ _ _ 氟聚合物绝缘-单独导线-绞合导线（最大长度12”） 204 ºC [400 ºF]
T3_ _ _ 氟聚合物绝缘-绞合导线
T3A_ _ _ 氟聚合物绝缘-绞合导线-柔性铠装
T3B_ _ _ 氟聚合物绝缘-绞合导线-不锈钢超屏蔽
M3_ _ _ 氟聚合物绝缘-绞合导线-聚酯屏蔽-柔性铠装-聚酰亚胺
T3M_ _ _ 氟聚合物绝缘-绞合导线-聚酯屏蔽
T3MA_ _ _ 氟聚合物绝缘-绞合导线-聚酯屏蔽-柔性铠装
聚酰亚胺
K3_ _ _ 聚酰亚胺绝缘-绞合导体 316 ºC [600 ºF]
K3A_ _ _ 聚酰亚胺绝缘-绞合导体-柔性铠装
K3B_ _ _ 聚酰亚胺绝缘-绞合导线-不锈钢超屏蔽
硅橡胶
S3_ _ _ 含氟聚合物绝缘-绞合导体-硅橡胶 204 ºC [400 ºF]
卷线
C3060 PVC绝缘-绞合导线-卷线-60"延长长度 104 ºC [220 ºF]
C3120 PVC绝缘-绞合导线-卷线-120"延长长度
插入导线代码编号和3位“B”长度（以英寸为单位），例如：T3036=36“B长度。
对于要求引线超出柔性铠装的组件（如图纸中的“C”所示），在铠装长度后插入3位“C”长度。
示例：F3A036-012=36“B长度，除装甲外还有12”C长度的引线。
所有柔性铠装中的绝缘导线都可以在柔性铠装上覆盖挤塑PVC或FEP。
用后缀代码T（FEP）或P（PVC）代替上述后缀代码“A”。示例：T3T是FEP覆盖的铠装。

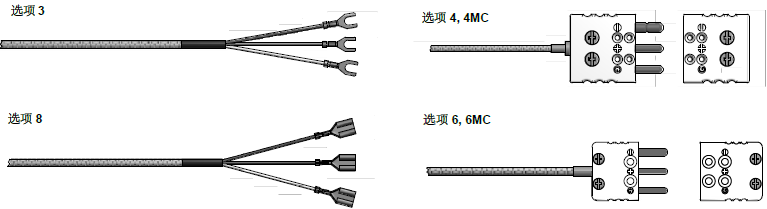

5 按以下订单代码选择所需的引线终端和选项（如果需要）。Pryo-008
5-1 终端
代码 描述
0 未剥离的导线
2 2"分裂引线，1/4英寸剥离
3 带铲形凸耳的2“分裂导线
4 标准插头
5 标准插孔
6 微型插头
7 微型插孔
8 2英寸分裂导线，带1/4英寸母快速断开装置
5-2 选项
代码 描述
BX 1/2“NPT BX连接器，带选项0、2、3或8
CC 用电缆夹将插头或插孔固定到导线上
CG 绳夹（1/2“NPT PVC）
MC 配套连接器
RB 橡胶支座
危险场所经防爆认证的固定元件RTD组件-XP01
防爆固定元件RTD适用于美国和加拿大的危险区域。其设计用于熄灭装置内部的火焰，消除周围大气中易燃混合物着火的可能性。FM和CSA认证组件，取决于连接头类型，符合XP I类I和II类；A、B、C、D组；DIP II类第一分部；E、F、G组；三级；输入4/4X。它们可以直接安装在过程中，无需插入热电偶套管。该组件具有各种直径尺寸的316不锈钢护套。它们可配备或不配备工艺安装件，以及铝制或不锈钢防爆连接头。 Pryo-009
XP01选型参数：
1-1   2-0 2-1 2-2   3-0   4-0   5-0 5-1 5-2
XP – R1T185L 48 3 – 012 – 00 – 8HN 94, T- 从剖面背面选择类型和范围
1-0 机构批准
代码 描述
XP FM/CSA防爆认证组件
3-0 尺寸
代码
插入三位数护套长度（“X”尺寸），单位为英寸。
2-0 Pt100 (α = 0.003 85 ºC-1) RTD组件
代码 公差 温度量程
单芯 双芯
R1T185L R1T285L B级 (-200 to 200ºC)
R3T185L R3T285L AA级 (-200 to 200ºC)
R5T185L R5T285L (1/5) B级 (-200 to 200ºC)
RBF185L RBF285L B级 (-50 to 200ºC)
RAF185L RAF285L A级 (-50 to 200ºC)
R1T185H R1T285H B级 (-200 to 600ºC)
RAT185H RAT285H A级 (-200 to 600ºC)
[1] 有关确定特定温度下公差的计算，请参阅一般信息部分中的RTD公差信息。
4-0 护套安装配件
代码 描述
00 无配件
5-0  接线盒安装配件
代码 描述
6HN 1/2"x 1/2"NPT钢制六角管接头1 "E"长
8HN 1/2"x 1/2"NPT不锈钢六角管接头1 "E"长
9HP 1/2"NPT不锈钢衬套（无工艺螺纹）
8RNDC 3/4"x 1/2"NPT不锈钢六角管接头
5-1  接线盒终端
代码 描述
74 DIN型B式铝制防爆头
75T-642B (4 至 20) mA HART®现场变送器，带铝制防爆外壳
76T82-D10 (4 至 20) mA双输入HART®现场变送器，带数字显示器和防爆铝外壳
77T-662C (4 至 20) mA HART®现场变送器，带双腔防爆铝外壳
93 铝合金防爆头
94 316SS防爆头
5-2 选项
SB 1/2“NPT导管异径套管
I 不锈钢标签
T-440[1] (4 至 20) mA头戴式变送器
T-441 (4 至 20) mA隔离头戴式变送器
T-442 (4 至 20) mA HART®隔离头戴式变送器
T82-00 (4 至 20) mA双输入，隔离HART头戴式
参见本节后面的变送器订购信息。
[1] 选项74不可用。
2-1 护套
代码 直径(inches) 材质
28 1/8" 316SS
38 3/16" 316SS
48 1/4" 316SS
68 3/8" 316SS
[1] 不提供双芯。
1-0 探头线芯
代码
2 2芯线
3 3芯线
4 4芯线
[1] 不提供双芯或440系列变送器。


  地址：上海市宝山区电台路568弄6号302室 86 13661700928 工作时间：09:00—17：30 zht2002cn@126.com
版权所有: 上海海途贸易有限公司 Copyright © 2012 haitu-sh.cn all rights reserved. 沪ICP备12021448号-1
