ENIB产品致力于为高纯流体控制系统和应用提供安全、高性能和先进技术设备组件的关键供应商。ENIB主要生产PFA材质的阀门、接头、PFA管及各种配件。其产品为客户的生产流程提供了稳定、可靠的流体控制解决方案。为了满足不同客户的需求，不断研发新技术、新产品，力求在流体控制领域保持领先地位。

ENIB产品 -PTA接头


MasterLock®接头	Smart接头	管道接头	焊接接头

MasterLock®接头

MasterLock®接头: 由于其安全设计结构，UNION FITTING 被广泛应用于连接 CCSS 和 WET 设备的主管和子线 PFA 管道。

由于多重密封设计结构（第一主封、第二副、第三接合密封、第四握把密封）而提升了气密性。
通过最小化设计配置，可以缩小设备尺寸。
增加了防止PFA螺母松动的锁定装置。

材料	接头本体	内插件	螺母
材料	高纯度PFA	高纯度PFA	高纯度PFA

选型信息
产品型号	形式代码	尺寸代码
UF - Union Fitting	UT - Union Tee	04 - 1/4″
	URT - Union Red Tee	06 - 3/8″
	UE - Union Elbow	08 - 1/2″
	URE - Union Red Elbow	12 - 3/4″
	US - Union Straight	16 - 1″
	UR - Union Reducer	20 - 1-1/4"
	PMU - Union Pannel Mounting	24 - 1-1/2"(38.1)
	TA - Tube Adaptor	24-40 - 1-1/2"(40)
	ETA - Elbow Tube Adaptor	32 - 2"
	UFA - Union Flange Adaptor
	MC - Male Connector
	MEC - Male Elbow Connector
	FMC - Female Connector
	SSA - Space Saver Adaptor
	ETAS - Elbow Tube Adaptor Saver
	SSUE - Space Saver Union Elbow
	SSUT - Space Saver Union Tee
	TCAP - Tube End Cap(Ferrule Type)
	UCAP - Union End Cap(Ferrule Flare Type)
	NUT - PFA Nut(Ferrule Flare Type)
	FRUL - PFA Ferrule

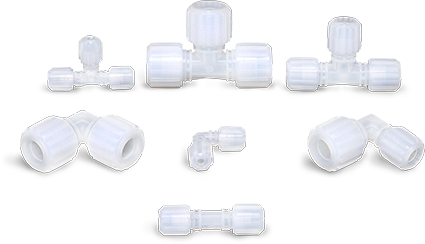

Smart接头

Smart接头: 设计用于腐蚀性和高纯度环境。紧凑的设计使得在半导体制造环境中安全可靠地安装。

接头体和螺母均采用高纯度PFA材料制成。
组装简单，设计防止过紧扭矩（不需固定扭矩）。
Nut Lock作为选装选项提供。

材料	接头本体	内插件	螺母
材料	高纯度PFA	高纯度PFA	高纯度PFA

选型信息
产品型号	形式代码	尺寸代码
SF - Smart Fitting	UE - Union Elow	04 - 1/4″
	URE - Union Red Elbow	06 - 3/8″
	SSUE - Space Saver Union Elbow	08 - 1/2″
	SSURE - Space Saver Union Red Elbow	12 - 3/4″
	UT - Union Tee	16 - 1″
	URT - Union Red Tee	15A - 15
	SSUT - Space Saver Union Tee	20A - 20
	SSURT - Space Saver Union Red Tee	25A - 25
	US - Union Straight	40A - 40
	UR - Union Reducer	50A - 50
	SSUR - Space Saver Union Reducer
	TA - Tube Adaptor
	SSA - Space Saver Adaptor
	ETA - Elbow Tube Adaptor
	ETAS - Elbow Tube Adaptor Saver
	UFA - Union Flange Adaptor
	MEC - Male Elbow Connector
	MC - Male Connector
	FMC - Female Connector
	PMU - Pannel Mounting Union
	UCAP - Union End Cap
	TCAP - Tube End Cap
	NU - TNut
	PTA - Pipe Tee Adaptor
	SPTA - Short Pipe Tee Adaptor

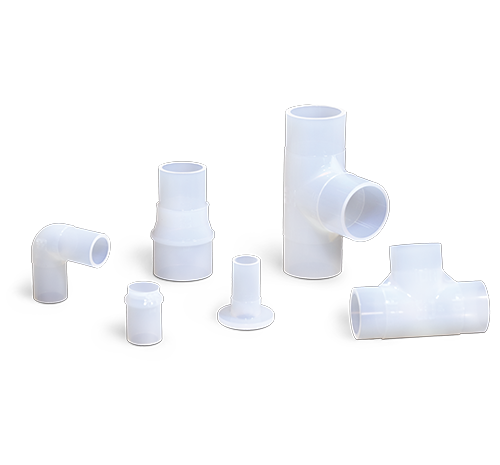

管道接头

管道接头: PFA管道配件（可熔接头）采用对接焊接工艺，实现更坚固、更牢固的连接。

操作规范	工作温度	最大操作压力
操作规范	0~150°C	12kg/㎠（1.2Mpa）

材料	本体
材料	高纯度PFA

选型信息
产品型号	形式代码	尺寸代码
PF - Piping Fitting	PE - Pipe Elbow	15A - 15
	PR - Pipe Reducer	20A - 20
	PT - Pipe Tee	25A - 25
	PRT - Pipe Red Tee	40A - 40
	PFA - Pipe Flange Adaptor	50A - 50
	PCAP - End Cap
	PRE - Pipe Red Elbow
	PTA - Pipe Tee Adaptor
	SPTA - Short Pipe Tee Adaptor
	SPE - Short Pipe Elbow
	SPT - Short Pipe Tee
	SPR - Short Pipe Reducer
	SPRT - Short Pipe Red Tee
	SPFA - Short Pipe Flange Adaptor
	SPRE - Short Pipe Red Elbow

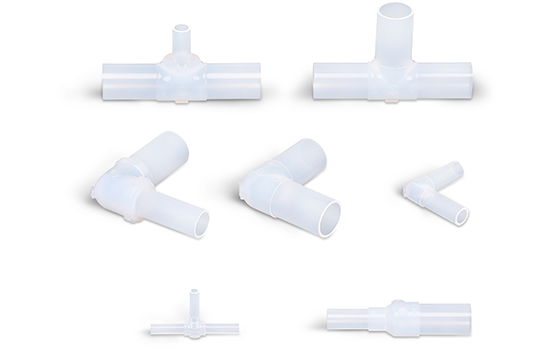

焊接接头

焊接接头: 焊接管件是通过对接焊接英寸管件组装而成，类似于管子接头。这种设计相比喇叭形和套管式接头更具价值。

由于熔合宽度减小，可以在小空间内产生额外空间以实现精确焊接配置。
没有螺母需要松动，防止潜在的泄漏。
无需扩口管和接头即可连接（Saver法需要螺母用于扩口）。
