| ENIB产品 -GCA气动阀 |
|
|
| GCA气动阀的功能特性 |
 仅由高纯度氟树脂材料制成，设计用于高效处理高纯度化学品。
阀盖是拧紧固定在机身上的（一体化组件），以防止气门变形并提升气密性。
阀盖锁和螺母锁固定并防止阀门部件松动，增加安全性。
可直观识别的开关状态、全闭和全开状态，以及用于精确操作的流量指示器。 |
| GCA气动阀的技术规格 |
| 气动参数 |
执行器类型 |
气路接口 |
供气压力 |
| 气动操作 |
1/8"PT(FEMALE) |
5.5 ~ 6.5kg/㎠ (78.3~92.5 psi)之间 |
| 操作规范 |
工作温度 |
最大操作压力 |
| 0~90°C |
9kg/㎠（0.9Mpa） |
| 90~120°C |
7kg/㎠（0.7Mpa） |
| 材料 |
阀体 |
隔膜片 |
其他部分 |
| 高纯度PFA |
改良型PTFE |
PVDF |
|
| GCA气动阀的选型表 |
| FERRULE型 |
| 尺寸 |
产品编号PN |
孔径 |
CV值 |
| 1/4″ |
GPV-FR-04 |
4.5 |
0.5 |
| 3/8″ |
GPV-FR-06 |
6.9 |
1.1 |
| 1/2″ |
GPV-FR-08 |
10.0 |
1.8 |
| 3/4″ |
GPV-FR-12 |
16.4 |
5.8 |
| 1″ |
GPV-FR-16 |
22.8 |
11.0 |
| 1-1/4″ |
GPV-FR-20 |
28.0 |
14.6 |
| 1-1/2″ |
GPV-FR-24 |
33.7 |
20.7 |
| 2″ |
GPV-FR-32 |
46.0 |
40.25 |

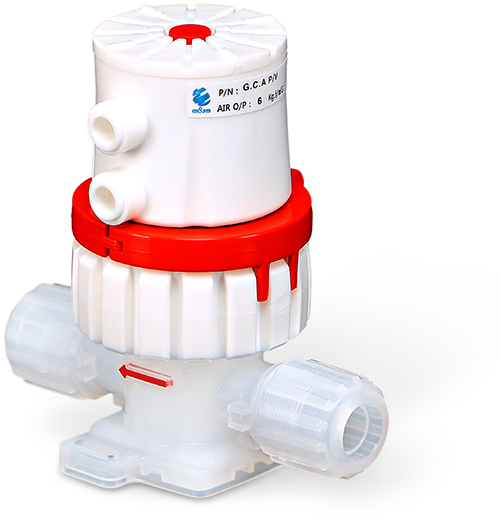

| FLARE型 |
| 尺寸 |
产品编号PN |
孔径 |
CV值 |
| 1/4″ |
GPV-FF-04 |
4.5 |
0.5 |
| 3/8″ |
GPV-FF-06 |
6.9 |
1.1 |
| 1/2″ |
GPV-FF-08 |
10.0 |
1.8 |
| 3/4″ |
GPV-FF-12 |
16.4 |
5.8 |
| 1″ |
GPV-FF-16 |
22.8 |
11.0 |

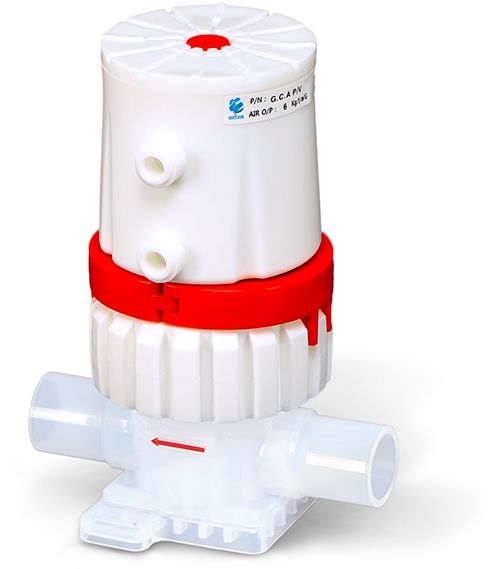

| PIPING型 |
| 尺寸 |
产品编号PN |
孔径 |
CV值 |
| 15A |
GPV-P-15 |
16.4 |
5.3 |
| 20A |
GPV-P-20 |
21.0 |
9 |
| 25A |
GPV-P-25 |
26.6 |
14.6 |
| 40A |
GPV-P-40 |
40.86 |
38.3 |
| 50A |
GPV-P-50 |
52.5 |
51.5 |
|
